15. Oktober 2011

Schränkzangen Feintuning 2 - pimp my saw set part 2

Seit ich Sägen schränken muss, mache ich das meistens mit alten Eclipse 77 oder deren Nachbauten von Somax. Dabei gibt es ein Problem: die Ambosse sind a) schneckenförmig, b) zu weich (siehe den Eindruck am Somax Amboss rechts im Bild)und c) zu stark abgewinkelt.

Since I needed to set saws, I've done that mostly with old Eclipse77 oder newer Somax. But there is a problem with this sets: The anvils are a) helical, b) too soft (look at the Somax anvil on the fare right.) and c) to much angeled.

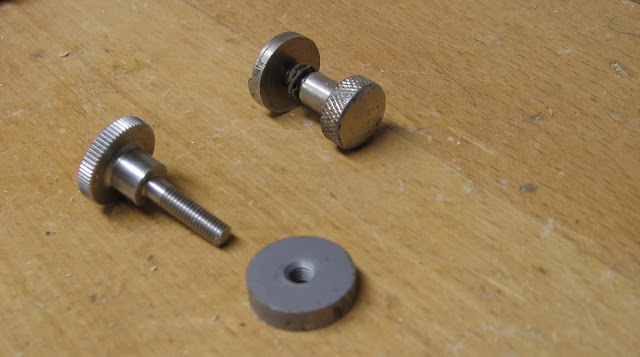

a) führt dazu, dass die Schränkung rechter und linker Zähne etwas ungleichmäßig ist, b) und c) dazu, dass die Schränkung zu groß wird. Daher habe ich Gerd Fritsche gebeten, mir neue Ambosse aus gehärtetem Stahl zu machen. Eigentlich nur Scheiben mir einem M5 Gewinde. Wi alles von Gerd perfekt ausgeführt. Die Rändel-Schrauben gibt es fertig zu kaufen

a) causes a slighly differnt set of left and right teeth and b) and c) too much set. So I asked Gerd Fritsche to make me new anvils of hardened steel (washers with a M5 thread). The screws are from a stockist.





Die Scheiben werden poliert und dann mit der Diamantfeile ein Fläche angefeilt.

The Anvils get üpolished and than I've filed a flat with a diamond file.










So sieht das ganze eingebaut aus. Ein erster Test führt zu einer gleichmäßigen Schränkung von 6/100mm.

Ready to go. The first test setting gave me a consistent set of 6/100mm.










Auf zu neuen Taten!
Back to work!

Kommentare:

  1. Hallo Pedder,
    ich habe mir ebenfalls die Ambosse von Gerd gekauft. Wie gewährleistest du unterschiedlich starke Schränkungen (Bsp. Schlitzsägeblatt einer Gestellsäge und das Blatt einer Dovetail Saw)? Hast du für jede Schränkung eine entsprechende Schränkzange oder genügt die schwachse Schränkung auch für starke Blätter mit grober Bezahnung.

    Macht es evtl. Sinn die Abosse z.B. im oberen Teil schwach anzufeilen und im unteren Teil stark?
    Grüße Felix

    AntwortenLöschen
  2. Hallo Felix,

    ja, das macht Sinn, ich würde mir 4-5 Unterschiedliche Flächen anfeilen. Bei Bedarf auf der Rüclseite nochmal soviel.

    Liebe Grüße
    Pedder
