24. Juni 2013

Ulmia 348 D Gehrungssäge - Mitre saw

Neu in meiner Werkstatt: eine kleine Gehrungssäge Ulmia 348D. Noch ungeputzt.
New in my workshop a small mitre box Ulmia 348D. Still uncleaned


Die Führungsbacken.
The guides.

Der Winkelverstellung
The angle holes


Der Griff.
The handle

Von Hinten - from behind.

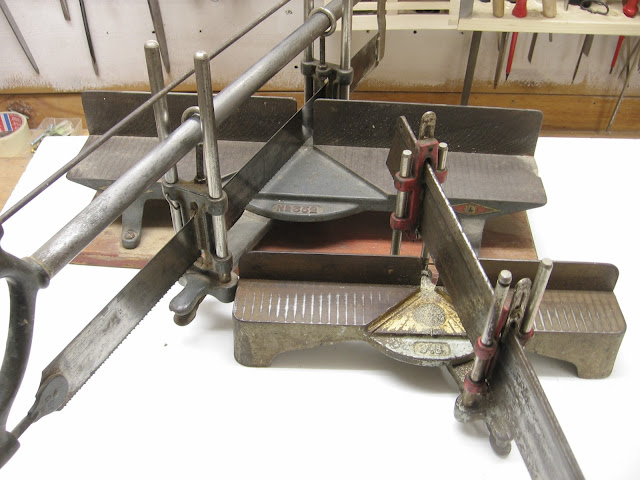

Größenvergleich zu einer Ulmia 352.
Compare the size to my Ulmia 352
.



Größenvergleich im Detail - en detail


Das Blatt und der Rücken waren etwas krumm...
The blade and spine were wavy..


...in mehr als einer Richtung.
...in more than one direction.


Zum Entfernen von Rost habe ich eine neue Technik verwendet, die ich neulich auf woodnet.com kennen gelernt habe. Als Träger für loses Schleifkorn verwende ich Aluminiumfolie. Das geht prima. Zuerst mit Silizium Carbid und dann mit meiner Lieblingspolitur

I used the foil technique, I recently learnt on woodnet. First go with silicium carbide grit 120 followed by autosol.


lose Körner
loose grit


Beim Autosol habe ich dann noch auf Stahlwolle 0000 gewechselt.
At autosol I changed to steelwool 0000.


Wenn man die Schraube löst, auf die der Pfeil zeigt, kann man den Winkelschlitten abnehmen.

If you unscrew the screw wich I point with the blue arrow, you can take apart the angle sled.



In dieses Loch fasst die Schraube.
This is the hole, the screw fits in.


Sauber - Clean.

Übertragen der Löcher auf eine neue Platte.
Transcribe the holes.


Neue Schraube.
New screws.


Der Stopper wird ersetzt
Replace and improve the stop


Fertig - nur die Zähne muss ich noch Formen und schärfen.
Ready - just have to shape and sharpen the teeth.


Kommentare:

  1. Darf Ich auf Englisch Kommentieren?

    I am a hobby woodworker in Vancouver Canada.
    About a year ago, I bought a miter box very similiar to the one illustrated above at a flea market.

    The color and size look similar, the guides and angle setting are identical, yet the casting bears no model number or any information at all.

    The saw that came with it is very different, a steel back and a "two-tone" coloured beech handle. The handle was stained red, in much the same way "PAX" saws from England are made. Perhaps it was a replacement?

    I Enjoy your website
    Regards
    E. Suter
    Vancouver, Kanada
